什么是消防噴淋集熱罩

消防噴淋集熱罩也稱為集熱板，它的作用主要是保證物品燃燒時加強消防噴淋頭的熱量反應，聚集熱量加快噴頭爆破時間。消防噴淋頭的爆破溫度至達到65℃以上，物品燃燒產生的熱量要根據物品燃燒的數量來決定，所以如果消防噴淋頭不安裝集熱罩會延遲噴淋頭的爆破時間，導致火勢不能及時撲滅。

消防噴淋集熱罩是由鍍鋅鋼板制作成的，集熱罩形狀為凸圓形，用于閉式噴淋頭中，是一種可聚集熱氣流的輔助裝置，主要使用在消防噴淋系統中。消防噴淋集熱罩與DN15尺寸的消防噴頭配套使用，類似燈罩向下安裝。

消防噴淋集熱罩適用于倉庫、車庫、網格吊頂?shù)葓鏊饕饔檬俏諊婎^處的熱氣流和熱量，使噴頭受熱動作，增加噴淋頭爆破元件的反應速度，防止附近噴淋頭噴出的水冷卻噴頭，使之加快動作時間，在火災初期即可啟動噴淋頭出水噴灑滅火。

2

消防噴淋頭集熱罩的用途

消防噴淋頭集熱罩的用途主要是提高消防噴淋頭的反應速度，因?yàn)閲娏茴^的動作溫度是在68度以上，要想讓噴淋頭噴水溫度要達到68度以上才能使其爆破噴水，所以發生火災的時候，除非噴淋頭下面有大量的物品燃燒才能使其動作。在消防噴淋頭處增加集熱裝置可聚集噴頭處的熱量，加快反應靈敏度，使噴淋頭提前進行噴水。

發生火災時，物品經過燃燒火勢往上竄，室內空間的溫度最高值一般在吊頂和頂板區域，但有些噴淋頭的安裝位置受到限制，不能在火災初期產生的溫度使噴淋頭動作，如果在噴淋頭處增加集熱裝置可提高噴淋頭的響應速度，讓噴頭在起火早期盡快動作。

消防噴淋頭集熱罩可解決噴頭離吊頂距離大導致噴頭反應靈敏度大大降低的效果，有些噴淋頭安裝在梁底位置，達不到噴頭安裝位置離頂板應小于等于15公分的要求，這種情況下，在發生火災時，噴頭處的溫度升高慢，根據消防噴淋系統設計規范必須增加消防噴淋集熱裝置。

3

什么情況下噴淋頭需要增加集熱罩

一、地下車庫梁下增設的噴頭(當梁的寬度小于0.12的平方根)、網格吊頂且設計為下噴噴頭的地方，需要設置集熱罩。

二、如噴淋頭安裝高度超過5米以上的，需要設置集熱罩。

三、所有達不到到規范要求的地方都應該增加聚熱罩的地方。

四、所有下噴不吊頂?shù)牡胤蕉急仨毎惭b集熱罩。

消防噴淋頭集熱罩一般安裝在上噴式和下噴式噴淋頭中，以下兩種情況可不需要增加集熱罩：

一、上噴式噴淋頭靠近樓板則不需要增加集熱罩，利用樓板集熱；

二、在風管下安裝的噴淋頭也不需要增加集熱罩，利用風管集熱；

三、噴淋頭安裝位置較低，如不超過4米均不用安裝集熱罩；

4

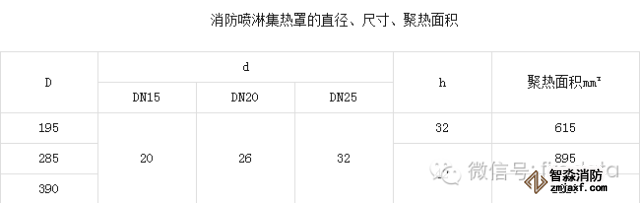

消防噴淋集熱罩的直徑是多少，規格尺寸有哪些

消防噴淋集熱罩是為灑水噴頭而設計的一種專用附件產品，分為矩形和圓形兩種類型，上噴式噴頭和下噴式噴頭使用圓形集熱罩，側噴式噴頭使用矩形集熱罩。根據《自動噴水滅火系統設計規范》GB50084-2005的相關條例，消防噴淋集熱罩面積不應小于1200mm²，最小一邊不應小于200mm翻邊20mm。

消防噴淋集熱罩的直徑有DN200、DN300和DN400三種尺寸，DN200集熱罩的外圓直徑為19cm、DN300集熱罩的外圓直徑為29cm、DN400集熱罩的外圓直徑為37cm。側噴式噴頭集熱罩尺寸為150cm*200cm。

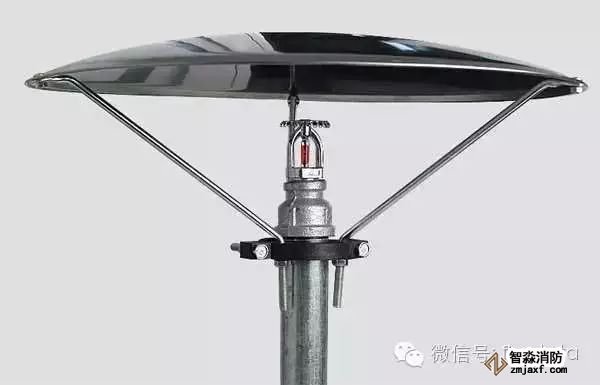

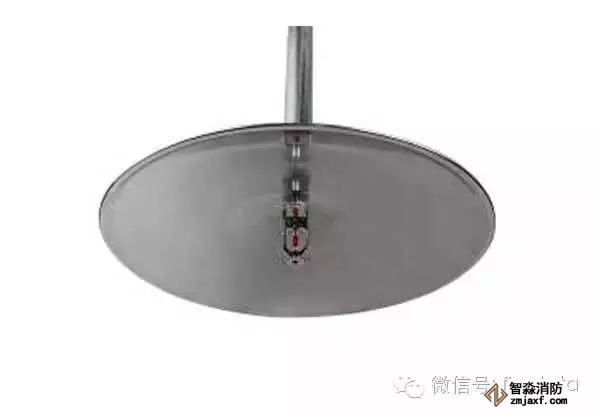

上噴式、下噴式噴淋頭集熱罩

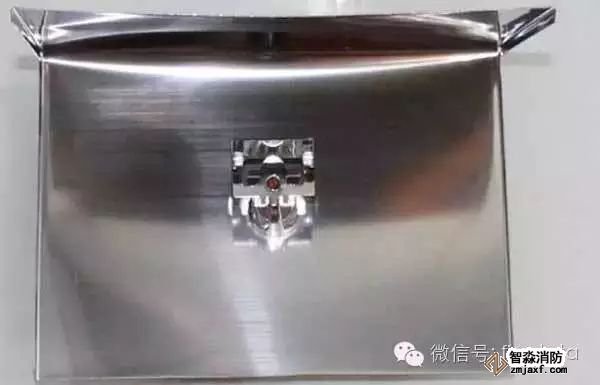

側噴式噴淋頭集熱罩

5

消防噴淋集熱罩的安裝規范

消防噴淋集熱罩屬于消防噴淋系統中的配件，與消防噴淋頭配套使用，當消防噴淋頭與屋頂?shù)木嚯x不滿足規范時，則需要在噴淋頭處安裝集熱罩。其主要目的是為了聚熱，物品燃燒時產生的熱量是往上升，上升的熱量一般聚集在屋頂處，如果噴淋頭與屋頂?shù)木嚯x較遠，無法達到要求時，這個時候集熱罩就起到關鍵作用了，集熱罩安裝在噴淋頭上方，當熱量往上升時，集熱罩吸收熱量，當溫度達到68度以上噴淋頭爆破，然后噴水滅火。

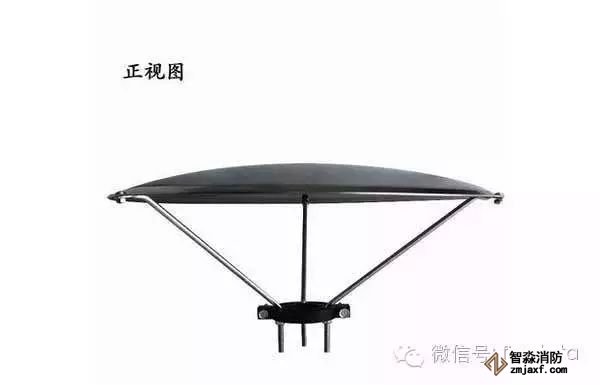

如上圖所示，消防集熱罩為半弧圓形，下面有個三腳托盤，托盤底部與消防噴淋頭進行固定，上面半弧圓形不銹鋼盤是集熱板。

消防噴淋集熱罩的安裝規范

一、當消防噴淋頭的安裝位置與屋頂?shù)木嚯x大于30CM，應安裝集熱罩；

二、消防噴淋集熱罩分為上噴式、下噴式和側噴式，根據現場噴淋的安裝情況選用集熱罩，集熱罩面積不應小于1200mm²。

三、為有利于集熱，要求集熱擋水板的周邊向下彎邊，彎邊的高度要與噴頭濺水盤平齊。

四、在貨架內的噴頭上方如有空洞、縫隙，應在噴頭的上方設置集熱罩。

根據相關的國家消防設計規范中，關于消防噴淋集熱罩的安裝規范有以下幾點：

一、根《自動噴水滅火系統設計規范》GB50084-2005中規定，當消防噴淋頭上方有孔洞、縫隙，為防止噴頭因熱氣流不停留或上部噴頭淋水降溫而不能啟動時，規定應在噴頭的上方設置集熱罩。

二、根據《汽車庫、修車庫、停車場設計防火規范》GB50067-97中規定，對機械式立體汽車庫，復式汽車庫按停車的托板位置分層布置的噴頭，應在其上方設置集熱罩。
