海灣DH-GST-N3102組合式電氣火災監控探測器一體化探測技術與安裝工藝

作者:海灣消防設備文章來源：http://m.mylincn.com/ [大中小]

DH-GST-N3102系列是海灣用量最大的單回路組合式電氣火災監控探測器，集成1路剩余電流監測、1路接觸式溫度監測雙檢測通道，單臺設備即可同時監測回路漏電與接線端子溫升兩大核心電氣火災隱患，廣泛應用于樓層配電箱、末端動力柜、商鋪分戶配電箱等末端配電點位。本文圍繞該探測器硬件結構、采樣檢測算法、自適應抗干擾技術、安裝接線規范、配電箱內部布局工藝、驗收測試要點展開深度講解，對比分體式探測器施工繁瑣、布線雜亂的缺陷，闡述一體化探測器在末端配電場景的施工優勢，同時針對配電箱電磁干擾、柜體狹小安裝空間兩大現場難題給出解決方案，為配電末端消防設備施工驗收提供技術標準。

1 產品概述及核心硬件結構

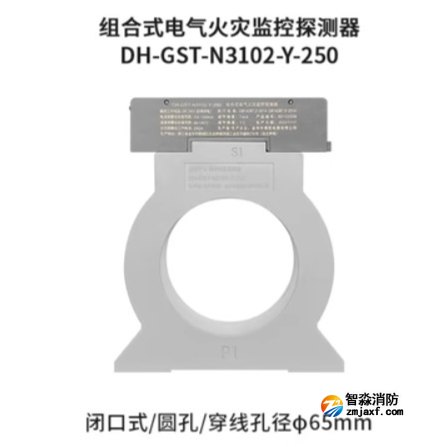

DH-GST-N3102為面板式一體化探測器，采用阻燃ABS工業外殼，防護等級IP30，適配配電柜室內干燥環境安裝，設備無需外接供電，直接由系統兩線總線取電。設備內置高精度漏電采樣芯片、NTC數字測溫芯片，支持自動識別外接互感器與溫度傳感器類型，無需人工撥碼匹配傳感設備，適配閉口圓孔、閉口方孔、開口式三類剩余電流互感器，覆蓋100A-2000A全電流等級配電回路。

【配圖3：N3102探測器面板尺寸圖+配電箱內部安裝實景圖，標注總線接線端子、傳感器接口、液晶顯示屏、功能按鍵位置】

2 雙通道同步檢測核心技術原理

2.1 剩余電流采樣檢測原理

依據基爾霍夫電流定律，正常配電回路相線與中性線矢量和趨近于0，當線路絕緣破損漏電時，矢量和產生剩余泄漏電流。N3102探測器通過外接互感器采集回路矢量電流，內置自適應諧波過濾算法，自動濾除變頻器、LED照明產生的高頻諧波干擾，區分真實漏電電流與諧波雜波，將常規漏電誤報率控制在1%以內。報警閾值200mA-1000mA連續可調，適配民用建筑常規配電回路國標報警要求。

2.2 觸點溫度監測原理

探測器外接DH-GST-N2103貼片式溫度傳感器，直接貼合配電柜斷路器進線端、母排搭接點等高發熱風險點位，實時采集接觸點溫度。區別于空氣測溫方式，直接接觸式測溫可提前捕捉接線松動導致的局部異常溫升，溫度監測范圍45℃-140℃，精準覆蓋線纜絕緣軟化臨界溫度（70℃）、絕緣擊穿危險溫度（110℃）兩個關鍵預警節點。

3 產品核心技術亮點

無極性兩線總線設計：施工無需區分總線正負極，減少接線錯誤，適配電工常規施工習慣；
傳感器斷線自動監測：實時檢測互感器、溫度傳感器線路短路、斷路故障，故障即刻上傳主機，杜絕設備失效盲區；
本地液晶實時顯示：面板自帶小尺寸液晶屏，現場無需借助主機，可直接查看實時漏電數值、實時溫度數值，方便現場巡檢；
雙模式編碼調試：支持電子編碼器現場單點編碼，也支持主機遠程批量改碼，適配批量調試與單點維修兩種場景。

4 配電箱內部標準化安裝工藝（現場重點規范）

4.1 互感器安裝規范

配電回路相線、零線必須同時垂直穿過剩余電流互感器中心，PE保護地線嚴禁穿過互感器，否則會造成剩余電流采樣永久偏差；母線大電流回路優先選用開口式互感器，無需斷電穿線，適配老舊配電箱不停電改造場景；線纜穿過互感器后保持垂直，避免線纜貼近互感器內壁造成電磁采樣干擾。

4.2 溫度傳感器安裝規范

溫度傳感器必須通過耐高溫扎帶緊密捆綁在斷路器進線端子，禁止懸空放置在柜體空氣中；單臺探測器僅支持1路溫度監測，同一柜體多個發熱點位需增加獨立探測器，禁止傳感器并聯復用。

4.3 布線抗干擾規范

電氣火災總線線纜與配電動力線纜分開敷設，間距不小于20cm，禁止同管敷設；總線線纜選用RVSP2×1.5mm2屏蔽雙絞線，屏蔽層單端接地，進一步抑制配電柜內部電磁干擾。

5 現場驗收常見問題及整改方案

問題1：數值正常但頻繁誤報警，原因?yàn)閯?dòng)力線與總線同管干擾，整改：分開走線，增加屏蔽接地；問題2：溫度數值始終偏低，原因?yàn)閭鞲衅魑淳o貼端子，整改：重新固定傳感器，保證金屬面完全貼合；問題3：主機無法讀取設備數值，原因?yàn)榈刂肪幋a重復，整改：重新單點編碼，保證總線地址唯一。
