怎樣快速讀懂消防圖紙？看這里！
消防圖紙大致分為消防水、消防電、氣體消防，任何一份圖紙，都要先看設計說明和圖例。設計說明是圖紙的提綱，標記的是設計意圖、內容等要素。不同的圖紙使用的設計圖例可能會有差別。系統圖，繪制的是整個系統的工作狀態以及連接方式。平面圖，是對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等。讀圖的時候平面圖與系統圖進行對照，用以將整個系統聯系起來。
消防工程圖首先看總平面圖，在圖紙上分清各建筑，再看圖紙?jiān)O(shè)計說明和圖例，記清其中的符號標示。然后看系統圖和各層消防平面圖，如果存在不明白或矛盾的地方，可以翻閱同一工程的建筑、裝潢、空調圖，通過參考比對分析就可以快速看懂圖紙。
看懂消防圖紙還需了解以下知識：
1、消防工程圖紙一般分為給排水（自動噴淋、消火栓、氣體滅火）和電氣（火災自動報警）兩部分，有時建設方會安排消防公司做防排煙。
2、消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，比如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等。其它通用部分可以套用相應專業定額，如消火栓管道安裝套用給排水管道定額，泵房管道安裝套用工業管道定額，消防泵安裝套用機械設備安裝定額，閥門法蘭安裝套用工業管道定額，報警部分的線管安裝套用電氣安裝定額等。
3、材料的算法：設備數量按圖數即可，管道、線管要自己完善。

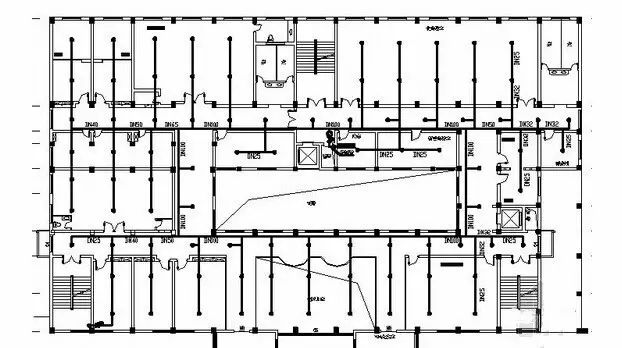

根據系統圖結合平面圖看每層管線走向。一般先找到進入點，再按系統管線的布置找每一層平面圖的具體位置。一般在系統圖上看管線連接和管線規格，在平面圖電氣回路處看線的標識。
例：某消防廣播總線標識為采用2xZRBV-1.5mm²線，意思為2根1.5平方銅芯阻燃聚氯乙烯絕緣電線（ZRBV），其由兩根線組成回路，在系統圖上只畫一根線表示，但計算長度時，要計算兩根。
例：消防電話總線采用ZRRVVP-2x1.0mm²線，意思為一根阻燃屏蔽雙絞線電纜，面積為2*1mm²，在系統圖上示意用一根線表示，計算長度時，按一根計。
一般線纜字母前面的數字表示根數，后面的數字表示一根線纜由幾芯組成，如上面的2*1mm²，表示由兩芯1mm²導線組成一根線纜。電纜的符號標識還有很多，例如，(ZR阻燃）,(NH耐火）,(WDZ低煙無鹵)等，不同標識價格不同，作用也不同。
