海灣GST-ZF-101Z 型火災顯示盤接線安裝技術

特點

GST-ZF-101Z 火災顯示盤是一種可用于樓層或獨立防火區內的火災報警顯示裝置。當建筑物內

發生火災后，消防控制中心的火災報警控制器產生報警，同時把火警信息傳送到火火災顯示盤上，

火災顯示盤會將報火警的探測器編號及相關信息顯示出來并發出聲光報警。

火災顯示盤通過消防總線可與 GST200、GST500、GST5000、GST9000、GSTN1500 火災報警控

制器配接，火災報警控制器每個回路最多可配接 242 臺火災顯示盤。

主要技術指標

（1） 工作電壓：DC16.8V~DC27.6V

（2） 顯示容量：120 條火警信息

（3） 顯示范圍：000000 00～999999 99 中任意報警編碼點（例如：火災報警控制器上 010001

03 設備報火警，火災顯示盤上顯示窗前六位顯示 010001 設備二次碼，后兩位顯示 03 設備

類型）

（4） 線制：四線制，總線和電源線各兩根，不分極性。

（5） 功耗

電源：靜態功耗≤15mA(DC24V)

最大功耗≤70mA (DC24V)

總線：電源供電時≤0.2mA

 無電源時≤1.0mA

（6） 使用環境：

溫 度：0℃～＋40℃

相對濕度≤95%，不凝露

（7） 外形尺寸：206mm×115mm×44mm

（8） 外殼防護等級：IP20

結構特征、安裝與布線

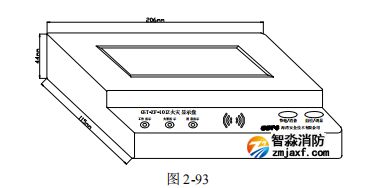

GST-ZF-101Z 火災顯示盤的外形示意圖如圖 2-93 所示：

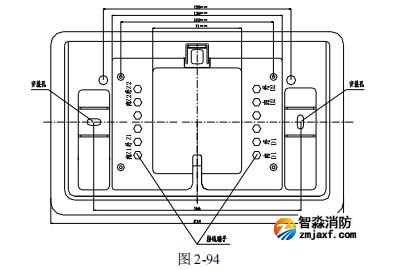

火災顯示盤分底座及顯示盤兩部分，采用壁掛式安裝，外接線路可直接與火災顯示盤的底座連

接，火災顯示盤安裝底座示意圖如圖 2-94：

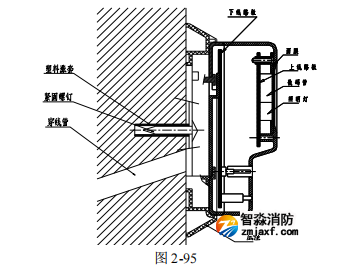

火災顯示盤安裝示意圖如圖 2-95：

火災顯示盤接線端子示意圖如圖 2-96：

其中:

Z1、Z2：與火災報警控制器連接的通訊總線，不分極性；

D1、D2：電源供電線，不分極性。
