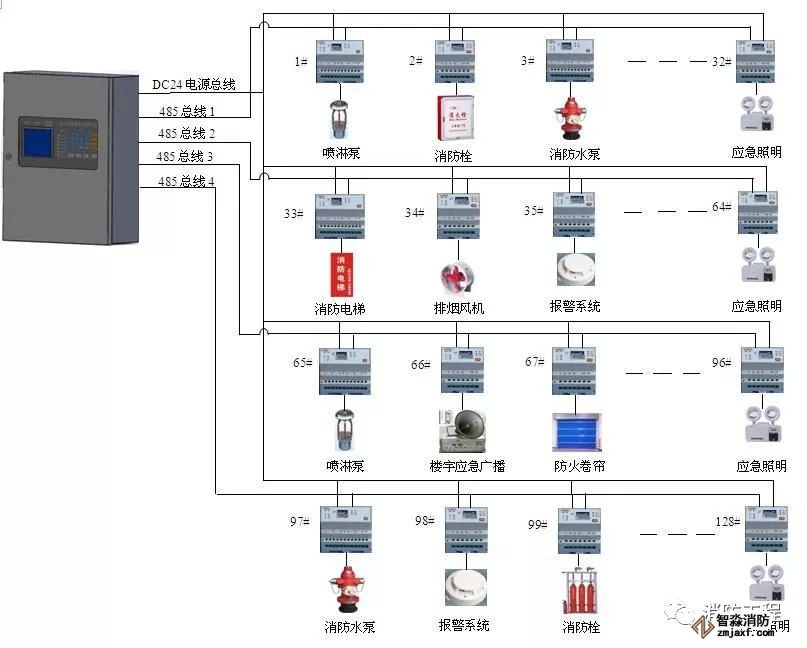

電氣火災監控系統設置總結

規范

條文

設置場所
 (設不設的問題）

GB50016-2014(2018年版)
 《建筑設計防火規范》

10.2.7 老年人照料設施的非消防用電負荷應設置電氣火災監控系統。下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：
 1 建筑高度大于50m的乙、丙類廠房和丙類倉庫，室外消防用水量大于 30L/s的廠房（倉庫）；
 2 一類高層民用建筑；
 3 座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000㎡的商店和展覽建筑，省（市）級及以上的廣播電視、電信和財貿金融建筑,室外消防用水量大于25L/s的其他公共建筑；
 4 國家級文物保護單位的重點磚木或木結構的古建筑。

GB50116-2013
 《火災自動報警設計規范》

12.4 高度大于12m的空間場所
 12.4.6 電氣線路應設置電氣火災監控探測器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器。

GB 50096-2011
 《住宅設計規范》

8.7.2條6款 每幢住宅的總電源進線應設剩余電流動作保護或剩余電流動作報警。

設置類型

GB50116-2013
 《火災自動報警設計規范》P38~40

剩余電流式、測溫式、獨立式電氣火災監控探測器

設置原則

（怎么設的問題）

GB50116-2013
 《火災自動報警設計規范》P38~40

9.1.3 無消防控制室且電氣火災監控探測器設置數量不超過8只時，可采用獨立式電氣火災監控探測器。
 （有消防控制室時，其報警信息應能在火災報警控制器或消防控制室圖形顯示裝置上顯示，并與火災報警等其他報警信息顯示有明顯區別；無消防控制室的場所，其報警信號應能傳入有人值班的場所）

9.1.4 非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路。

9.1.6 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
 （建議均選用只監視不動作）

9.2.1 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜(箱)的出線端。

9.2.2 剩余電流式電氣火災監控探測器不宜設置在IT系統的配電線路和消防配電線路中。
 （剩余電流式電氣火災監控測器在無地線的供電線路中不能正確探測，不適合使用；消防線路：平時不工作，僅火災時工作，如消防水泵、地上消防風機）

JGJ 16-2008
 《民用建筑電氣設計規范》

13.12.3 采用獨立型剩余電流動作報警器且點數較少時，可自行組成系統亦可采用編碼模塊接人火災自動報警系統。報警點位號在火災報警器上顯示應區別于火災探測器編號。

13.12.5剩余電流檢測點宜設置在樓層配電箱(配電系統第二級開關)進線處，當回路容量較小線路較短時，宜設在變電所低壓柜的出線端。

JGJ 242-2011
 《住宅建筑電氣設計規范》

6.3.1 當住宅建筑設有防電氣火災剩余電流動作報警裝置時，報警聲光信號除應在配電柜上設置外，還宜將報警聲光信號送至有人值守的值班室。

設置報警值

（怎么設的問題）

GB 50054-2011
 《低壓配電設計規范》

6.4.3 為減少接地故障引起的電氣火災危險而裝設的剩余電流監測或保護電器，其動作電流不應大于300mA；當動作于切斷電源時，應斷開回路的所有帶電導體。

GB50116-2013
 《火災自動報警設計規范》

9.2.3 泄漏電流達到300mA就可能會引起火災，供電線路自然泄流一般100~200mA,報警值宜為300~500mA。
 9.2.1 泄漏電流大于500mA時，宜在其下一級配電柜(箱）設置。

GB 50096-2011
 《住宅設計規范》

8.7.2條6款條文說明：為了避免接地故障引起的電氣火災，住宅建筑要采取可靠的措施。由于防火剩余電流動作值不宜大于500mA，為減少誤報和誤動作，設計中要根據線路容量、線路長短、敷設方式、空氣濕度等因素，確定在電源進線處或配電干線的分支處設置剩余電流動作保護或報警裝置。

 當住宅建筑物面積較小，剩余電流檢測點較少時，可采用剩余電流動作保護裝置或獨立型防火剩余電流動作報警器。

 當有集中監測要求時，可將報警信號連至小區消防控制室。當剩余電流檢測點較多時，也可采用電氣火災監控系統。

JGJ 16-2008
 《民用建筑電氣設計規范》

13.12.6防火剩余電流動作報警值宜為500mA。當回路的自然漏電流較大，500mA不能滿足測量要求時，宜采用門檻電平連續可調的剩余電流動作報警器或分段報警方式抵消自然泄漏電流的影響。

JGJ 392-2016
 《商店建筑電氣設計規范》

4.4.4 倉儲、營業區配電回路的電氣火災監控系統剩余電流報警值不宜大于300mA，其他區域的剩余電流報警值不宜大于500mA。
