“門禁系統”在智能建筑領域，意為Access Control System，簡稱ACS。指“門”的禁止權限，是對“門"的戒備防范。門禁系統又稱出入口管理系統，是對人員進出進行有效管理物品進出的智能控制的系統。其取代了傳統繁瑣的門衛工作，可實現高效率、高科技的現代管理。對持卡人的進出權限、允許進出的時間，都可進行方便的統一管理，所有人員的進出詳情、報警信息等資料實時反映到管理中心，并可對所有歷史信息進行條件查詢。

出入口門禁安全管理系統是新型現代化安全管理系統，它集微機自動識別技術和現代安全管理措施為一體，它涉及電子，機械，光學，計算機技術，通訊技術，生物技術等諸多新技術。它是解決重要部門出入口實現安全防范管理的有效措施。適用各種機要部門，如銀行、賓館、車場管理、機房、軍械庫、機要室、辦公間，智能化小區，工廠等。

門禁系統早已超越了單純的門道及鑰匙管理，它已經逐漸發展成為一套完整的出入管理系統。它在工作環境安全、人事考勤管理等行政管理工作中發揮著較大的作用。

電鎖通常是用于門禁系統中，以下面這個簡單的門禁系統為例，它是由門禁主機、門禁讀卡器、開門按鈕、電鎖、管理軟件等組成，而電鎖就是其中的一個重要環節。

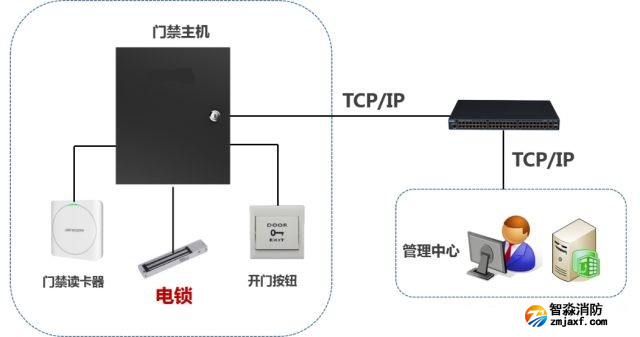

△ 常見門禁系統拓撲示意圖

電鎖在門禁系統中的作用，主要是用來控制門的開關。目前門禁系統中常用的電鎖，主要有磁力鎖、電插鎖、靈性鎖等，下面小編會給大家一一介紹，小伙伴們趕緊準備好小板凳！

1.磁力鎖系列

1.1磁力鎖原理

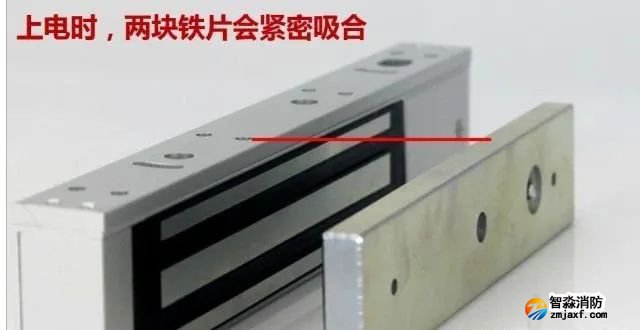

磁力鎖的設計和電磁鐵一樣，是利用電生磁的原理，當電流通過硅鋼片時，電磁鎖會產生強大的吸力，緊緊地吸住吸附鐵板以此達到鎖門的效果?？刂齐姶沛i電源的門禁系統識別人員正確后即斷電，電磁鎖失去吸力即可開門。

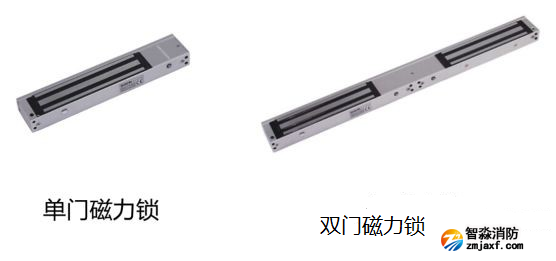

1.2磁力鎖分類

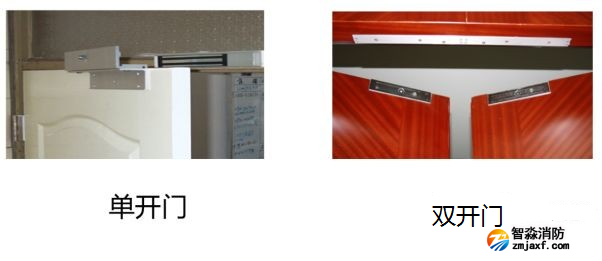

磁力鎖可分為單門磁力鎖和雙門磁力鎖。單門磁力鎖主要用于單開門的類型，雙門磁力鎖則是用于雙開門的類型。

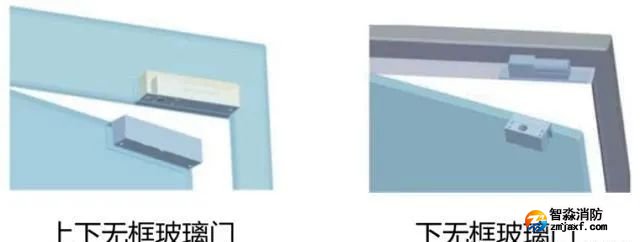

1.3磁力鎖安裝方式說明

適用于木門、玻璃門、金屬門、防火門等。
磁力鎖斷電開門，因為一側會被磁力鎖擋住，所以只能做90°單向開門。
磁力鎖必須配支架，每把單門磁力鎖配1套支架，每把雙門磁力鎖配2套支架。

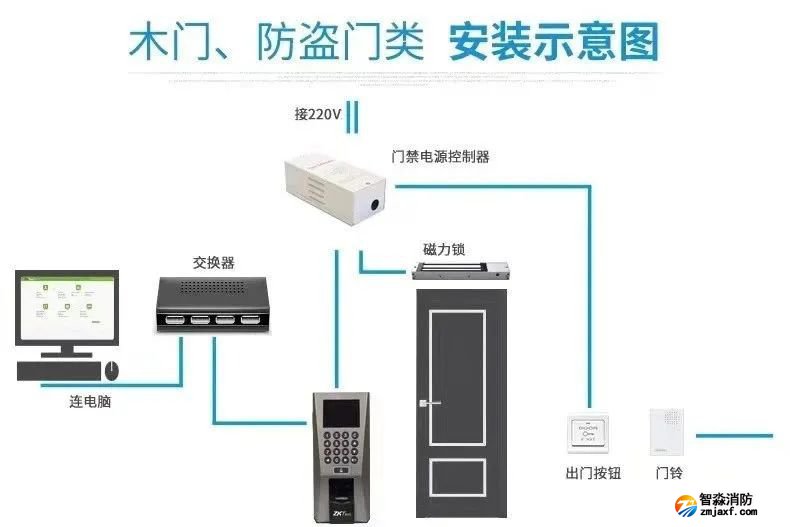

1.4磁力鎖安裝示例

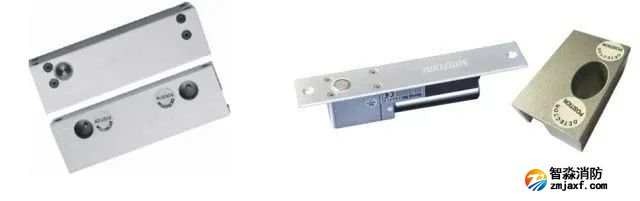

1.5磁力鎖支架

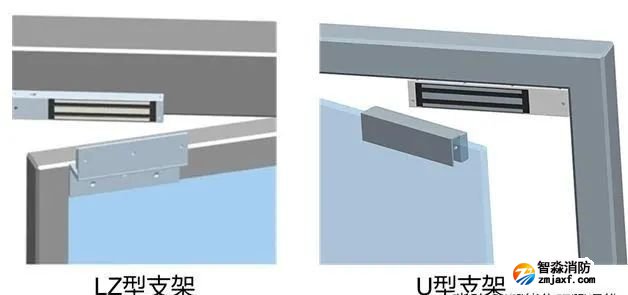

目前市面上常用的支架主要有LZ型、U型兩種。LZ型可以適用于下有框門，L支架用于固定磁力鎖在門框上，Z型支架固定在門上。
U型可以適用于下無框門（直接卡入門中），安裝示意圖如下。

2.電插鎖系列

2.1電插鎖原理

電插鎖也是一種電子控制鎖具，通過電流的通斷，來驅動“鎖舌”的伸出或縮回，以達到鎖門或開門的功能。

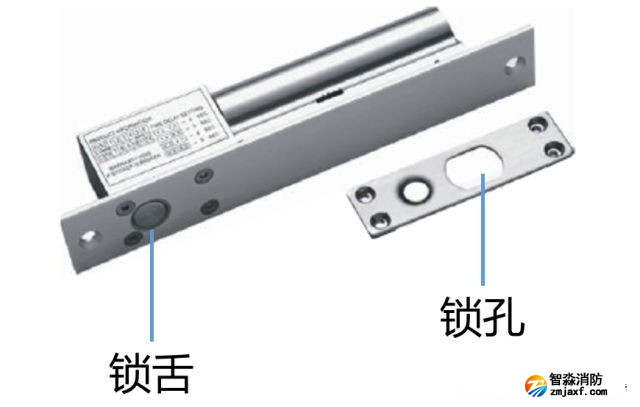

鎖體中的關鍵部件為“鎖舌”，與“鎖孔”配合可實現“關門”和“開門”兩個狀態。即鎖舌插入鎖孔實現關門，鎖舌離開鎖孔為開門。

2.2電插鎖分類

電插鎖一般有兩種類型，分別適用于有邊框和無邊框的門。

2.3電插鎖安裝方式說明

電插鎖斷電開門、可180°開門、適用于玻璃門。

有框玻璃門，電插鎖需配U型支架。
無框玻璃門，無需配支架。

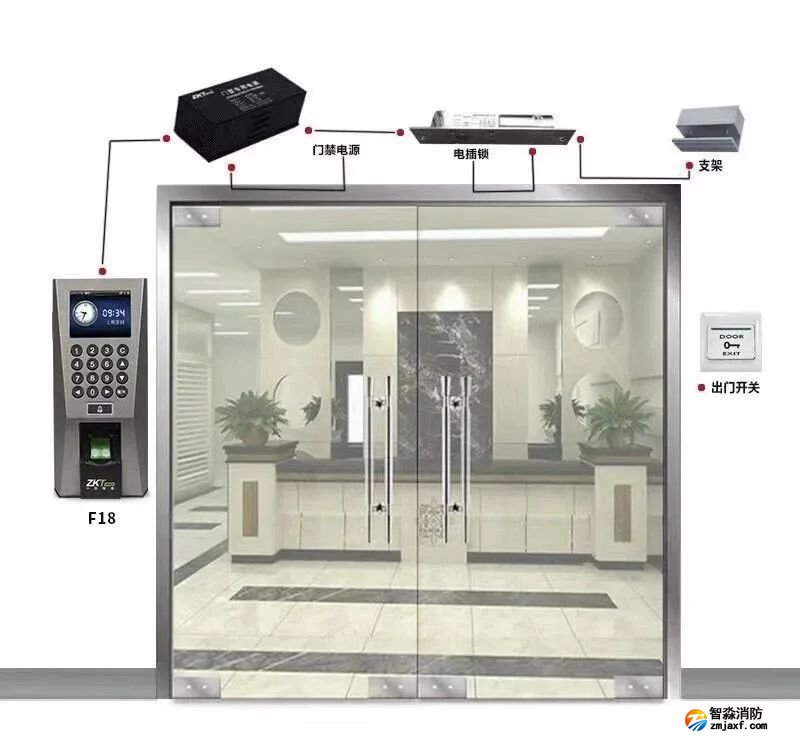

2.4電插鎖安裝示例

對于上下都無邊框的門采用U型鎖體和鎖孔卡入玻璃門使用，對于上面有邊框的，進行開槽將鎖體安裝進邊框中使用。

3.靈性鎖系列

3.1靈性鎖原理

靈性鎖有效結合了傳統電控鎖及電磁鎖的優點，克服了電控鎖噪音過大、電磁鎖耗電等方面的不足而開發的新產品，靈性鎖與電控鎖、磁力鎖相比較，它的性能更加的完善，優點更加明顯。
3.2靈性鎖分類

目前常見的靈性鎖主要有單鎖頭靈性鎖和雙鎖頭靈性鎖，兩者的區別在于鎖舌的數量不同，如下圖所示。

3.3靈性鎖安裝方式說明

靈性鎖適應于木門、鐵門等，一般常用于家庭大門、小區單元門等。

施工布線時，電源線需布置4芯，2芯線用于持續給電鎖電機供電，另外2芯用于控制電鎖開門。

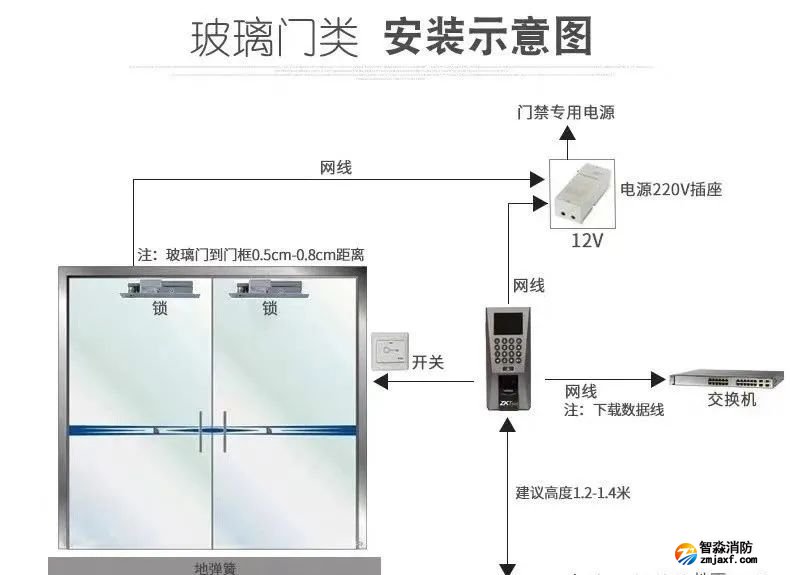

4.安裝示意圖分享

盡管在門禁電鎖普及率相對高的今天，還有不少人選擇機械鎖。而在辦公樓宇、企業廠房、銀行的門禁電鎖已經相當成熟，而門禁系統在家庭的比重也在隨著人們的安防意識提高而提升其占有率。而電鎖安裝使用的過程，仍然需要用戶注意的點很多。一個合格的安裝接線與使用注意事項能讓門禁系統更加流暢與安全使用。

在隨著“安防城市”與“智慧城市”建設中，常用于門禁系統的電鎖分為兩種：通電開鎖和斷電開鎖型，前者在通電的情況下為開門狀態，后者則通過自動切斷電源進行開門。不過在安防行業中，消防用電鎖一般要求斷電開門，一旦發生火災時，電路斷電，門可以自動打開。因此一般安防企業在研發產品時都會推出兩種開關模式，以此適應用戶的不同需求。

作為與智能建筑門禁系統及對講配套的電鎖產品，電插鎖在使用過程中必須緊密配合門禁及對講系統的性能、需求、特點來使用，才能有效發揮其作用。下面我們來介紹一下門禁電鎖安裝接線與使用注意事項：

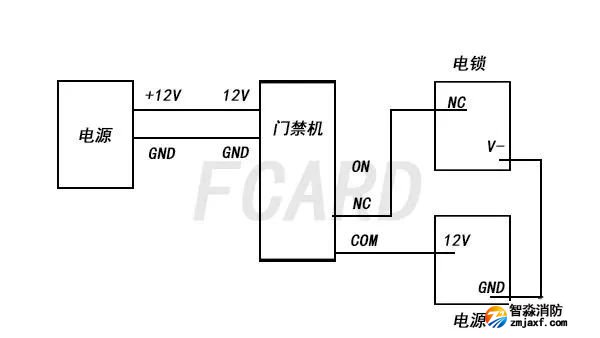

5、門禁電鎖的接線方式

由于門禁電鎖的開鎖方式種類不同，接線方式也分為兩種，依據電鎖的接線口，一般情況下電插鎖、磁力鎖等通過加電來開鎖的類型，連接NC端口，而電控鎖、陰極鎖等加電開門類的電鎖接NO端口。在安裝過程中，值得注意的是鎖狀態線和門狀態線。鎖狀態線連線可以提供鎖的閉合信息，與門禁控制器的數字輸入接口聯動，可以實時查看鎖的閉合狀態。門狀態連線很好的替代了另行安裝門磁的問題，降低了安裝成本，提高了系統使用效率。

6、門禁電鎖的電源

為了滿足不用使用場所的需求，所需要的電流與電壓差別不大，不過，每臺控制器管理的電鎖數量會比較多，電鎖使用的過程容易因為電壓不穩定而損壞鎖具。對于安保級別的需求考慮，建議配置獨立的電鎖電源，以保證電鎖的電流電壓穩定。

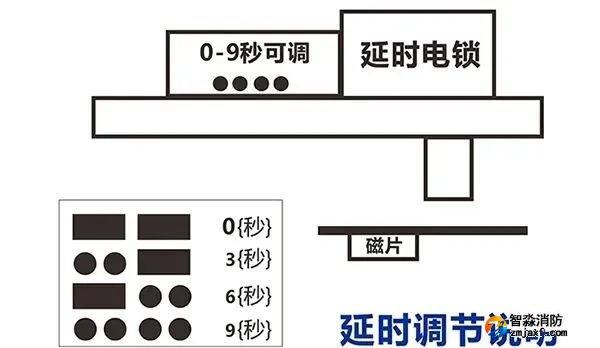

7、開、閉合延時設置

很多電鎖上面有專門的延時設置跳線或撥碼裝置，可以設定電鎖的延時時間，但大多數門禁及對講系統也有延時設置功能，所以在安裝電鎖時也最好考慮到延時設置，讓用戶的使用更為舒心。

總之在門禁電鎖的使用安裝接線時，需要按照產品說明的標準線材與接線法進行安裝使用，才能保證其發揮穩定性能，提升用戶的使用效率。
