期待本文能解開大家的疑惑，有效指導設計、施工及驗收工作！

參考專題：

1 流量開關設置位置的爭議、探討！

2 消防水泵及穩壓泵控制！

3 室內消火栓！

4 自動噴水滅火系統!

根據《消防給水及消火栓系統技術規范》GB50974-2014 要求：消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號應能直接自動啟動消防水泵。（11.0.4）

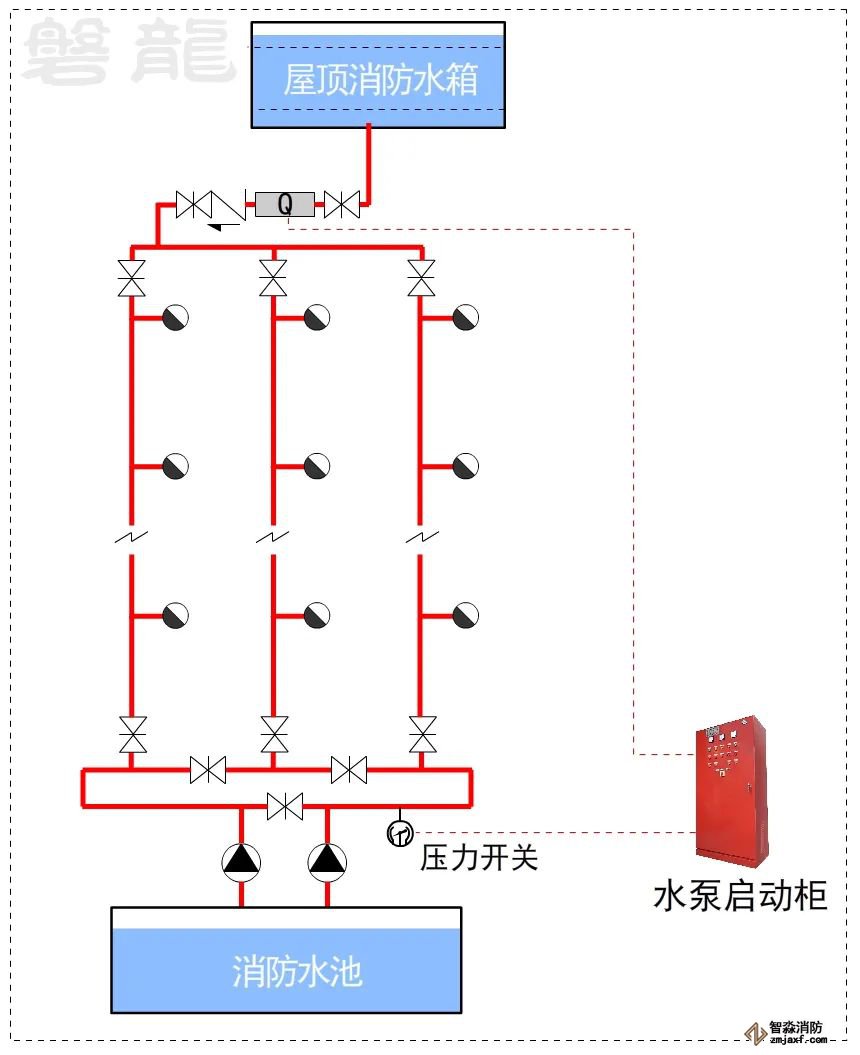

對于這類系統，消防水泵出水干管上應設置壓力開關，高位消防水箱出水管上必須設置流量開關，存在問題及解決措施：

1、消防水泵出水干管上應設置壓力開關：

存在問題：壓力開關依靠高位消防水箱的水位下降來實現降壓，一只消火栓的流量5L/s，很難在較短的時間內降低水箱水位，導致壓力開關動作時間極為延緩，系統測試和驗收時，單只消火栓的動作難以連鎖啟泵（需要很長時間，不現實）。

解決措施：可以通過手動調整壓力開關或直接短接壓力開關觸點等方式，模擬動作信號。

2、高位消防水箱出水管上必須設置流量開關：

因?yàn)橄鹚ㄩ_啟時的流量通常不小于5L/s，通過合理調整流量開關動作值，可及時連鎖啟泵，本方案較為可靠。

注意事項：系統調試時，應針對管網的泄漏情況進行適當調整。

二、設置穩壓裝置的消火栓系統：

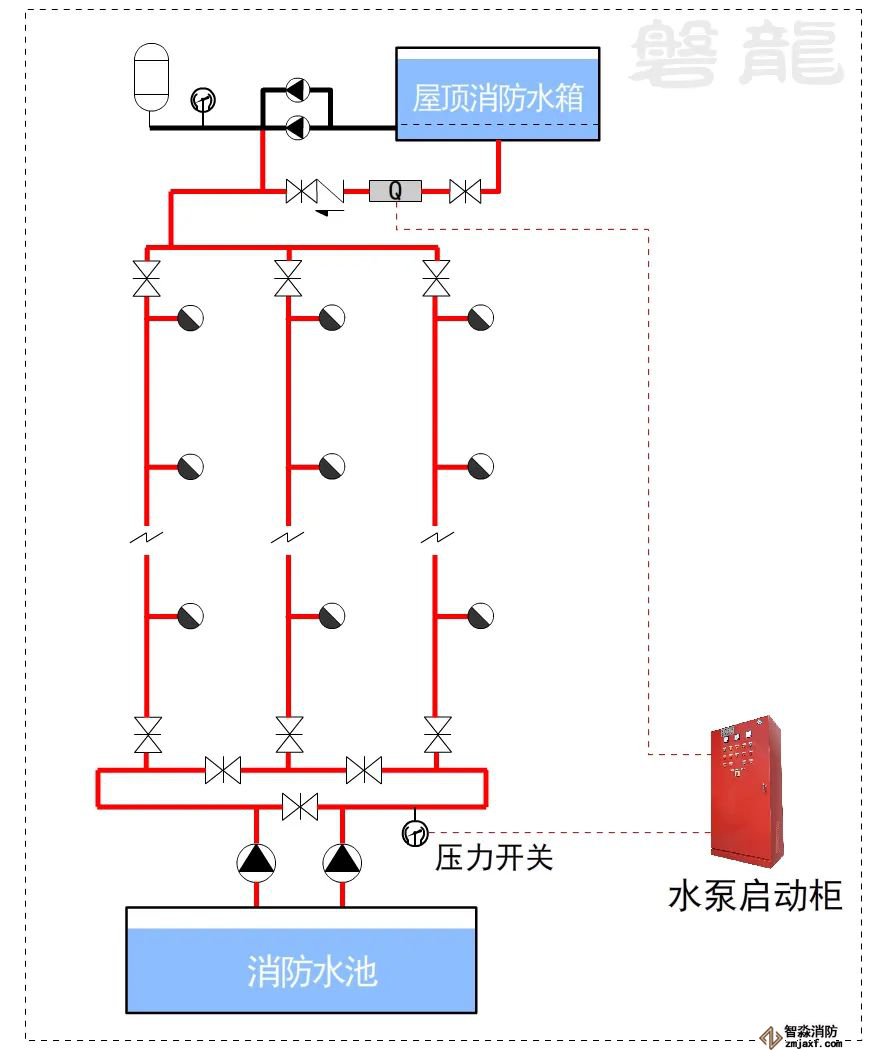

同樣，對于這類系統，消防水泵出水干管上應設置壓力開關，高位消防水箱出水管上應設置流量開關，存在問題及解決措施：

1、消防水泵出水干管上應設置壓力開關：

由于系統設置有穩壓裝置，可以通過合理設置穩壓裝置流量和壓力開關動作值，實現系統有效啟動。

在不考慮管網泄露的情況下，穩壓裝置流量宜為2至3L/s，消火栓流量通常不小于5L/s，當消火栓開啟時，穩壓泵流量無法有效供水，壓力迅速降低，通過合理設置壓力開關動作值，可實現系統的有效啟動。

注意事項：系統調試時，應針對管網的泄漏情況進行適當調整。

2、高位消防水箱出水管上應設置流量開關：

流量開關的設置位置很重要，可以設置在穩壓裝置匯入管下游側或上游側，這兩個設置位置，對系統可靠性影響很大，也是目前爭議最大的地方。

注意事項：不合理的設置方式，可能導致系統無法正常使用，具體要求，可參專題：高位消防水箱出水管-流量開關位置的爭議及探討！

自動噴水滅火系統

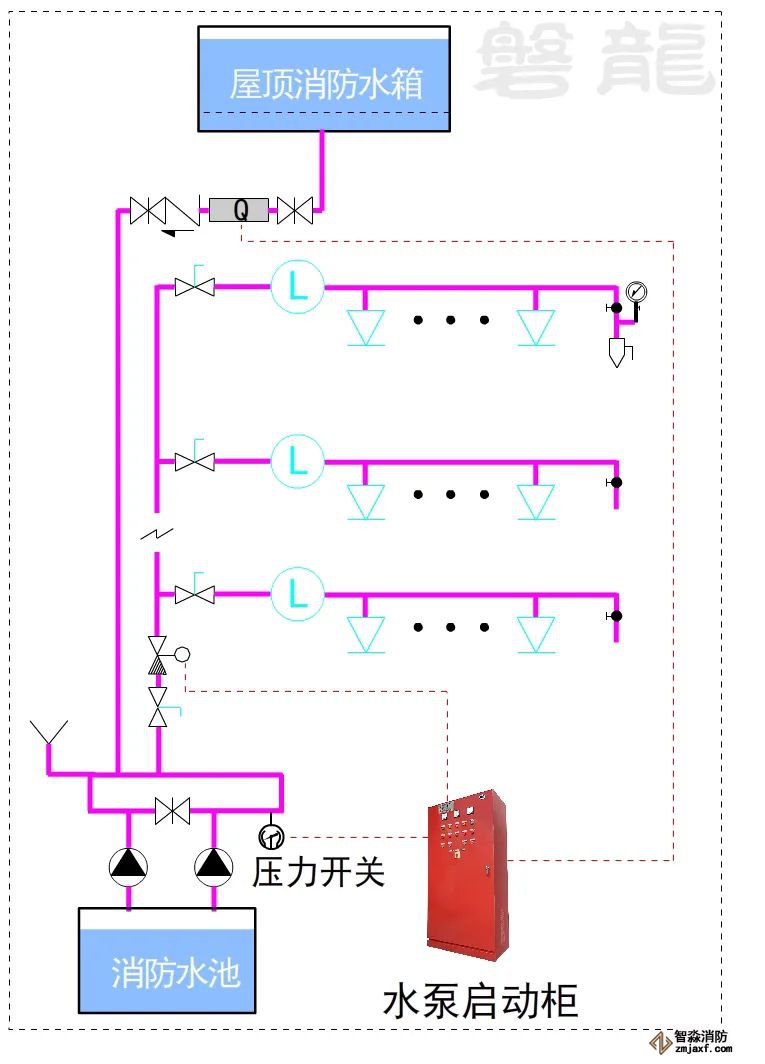

對于這類系統，消防水泵出水干管上可不設置壓力開關，高位消防水箱出水管上應設置流量開關，存在問題及解決措施：

1、消防水泵出水干管上可不設置壓力開關：

在這種系統中，壓力降僅依靠高位消防水箱的水位下降來實現，單只灑水噴頭的流量不足2L/s，壓力開關的動作時間極為延緩。由于自動噴水滅火系統的報警閥組壓力開關已提供可靠的連鎖啟泵功能，因此，對于僅設置高位消防水箱，沒有設置穩壓裝置的系統，消防水泵出水干管上可不設置壓力開關。

2、高位消防水箱出水管上應設置流量開關：

存在問題：系統漏水量往往大于一個灑水噴頭的動作流量，通過這種方式，很難達到最不利點灑水噴頭連鎖啟動消防水泵的目標，否則容易引發誤報。

解決措施：不應勉強要求單只灑水噴頭動作連鎖啟泵，應根據系統實際情況適當調整流量開關報警值。

二、設置穩壓裝置的自動噴水滅火系統：

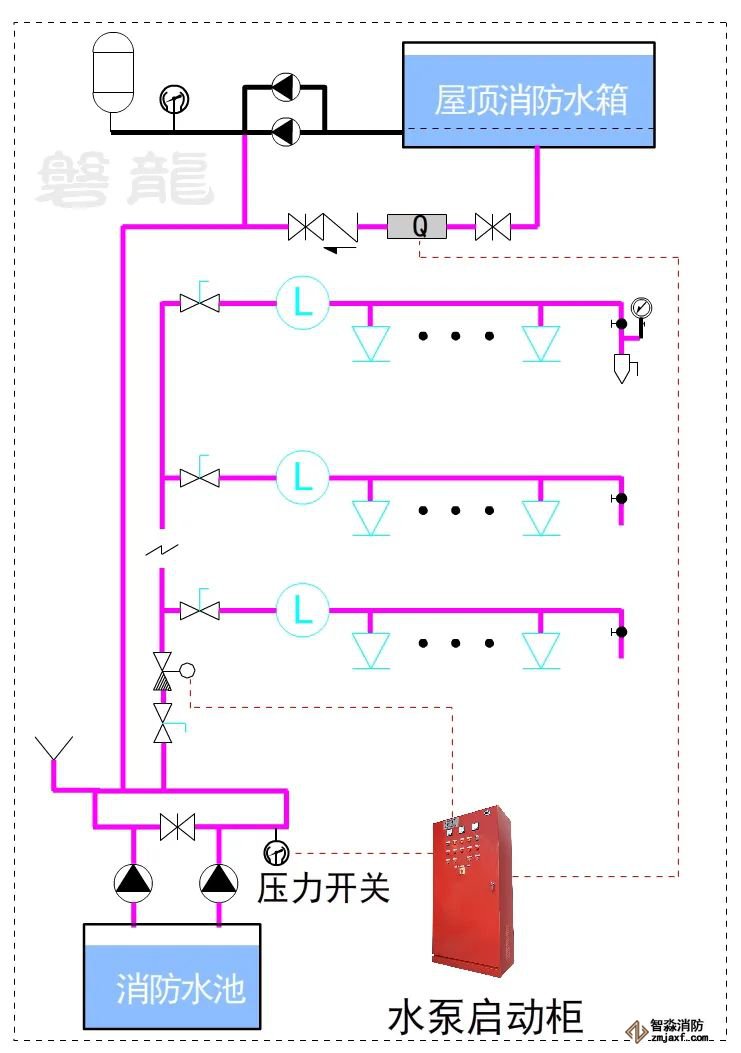

對于這類系統，消防水泵出水干管上應設置壓力開關，高位消防水箱出水管上應設置流量開關，存在問題及解決措施：

1、消防水泵出水干管上應設置壓力開關。

存在問題：由于系統設置有穩壓裝置，理論上，如穩壓泵流量小于單只灑水噴頭的動作流量，當灑水噴頭動作時，穩壓泵壓力迅速降低，可實現單只灑水噴頭連鎖啟泵的功能。但是，最不利點灑水噴頭的流量通常不到2L/s，一方面，實際中的穩壓裝置很難如此理想的控制流量，另一方面系統漏水難以預測，實際中很難實施，勉強設置誤報率高，日后維護極為艱難。

解決措施：建議不勉強要求單只灑水噴頭連鎖啟泵，應根據系統實際情況適當調整穩壓裝置流量。

2、高位消防水箱出水管上應設置流量開關。

流量開關的設置位置很重要，可以設置在穩壓裝置匯入管下游側或上游側，這兩個設置位置，對系統可靠性影響很大，也是目前爭議最大的地方。

注意事項：不合理的設置方式，可能導致系統無法正常使用，具體要求，可參專題：高位消防水箱出水管-流量開關位置的爭議及探討！

參考專題：自動噴水滅火系統!

三、總之，對于自動噴水滅火系統，消防水泵出水干管上設置的壓力開關和高位消防水箱出水管上的流量開關，都是相對勉強的方式，可靠性低，只能是考慮作為多只灑水噴水動作后的有效補充。對于自動噴水滅火系統，其最有效的連鎖啟泵方式，必須依靠報警閥組的壓力開關實現，實踐證明，報警閥組的壓力開關，完全可以實現最不利灑水噴頭動作時的連鎖啟泵，消防檢測驗收時，必須加強這項功能的檢查測試，確保可靠。
